柴油发动机缸盖裂纹检测与选型更换安装维护要点

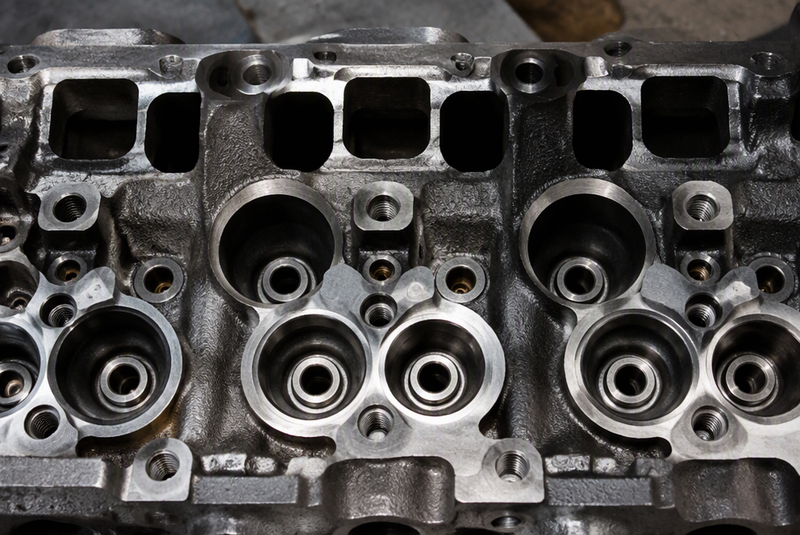

柴油发动机缸盖是发动机上结构最复杂、工况最恶劣的部件之一。它不仅要承受高温高压燃气的反复冲击，还要兼顾进气排气通道、冷却水套和润滑油道的布局。康明斯、沃尔沃、道依茨等品牌柴油发动机在工程机械上大量配套使用，缸盖一旦出现裂纹或变形，轻则导致漏气漏水、动力下降，重则引发拉缸甚至整机报废。从多年配件供应和现场维修反馈来看，缸盖故障并不少见，而很多机手对早期裂纹的识别不够敏感，错过了更换时机反而扩大了损失。

缸盖裂纹的常见成因与高发位置

缸盖裂纹的形成往往不是单一因素造成的，而是热应力、机械应力和腐蚀疲劳长期叠加的结果。工程机械作业环境恶劣，频繁的启停和负荷突变使缸盖承受反复的热胀冷缩。康明斯6BT5.9发动机缸盖裂纹最常出现在进排气门座之间的鼻梁区，这里壁厚最薄，工作时两面接触高温燃气，冷却又不充分，热应力集中最为严重。沃尔沃TAD1241发动机则多见于喷油器孔与气门座之间的区域。除了热应力，冷却系统维护不到位也是重要诱因。水套内长期结垢导致局部冷却不良，或者冬季未加防冻液使缸盖冻裂，都是实际中反复出现的问题。还有一种容易被忽视的情况是装配不当，缸盖螺栓拧紧顺序不对或力矩不均匀，导致缸盖受力不均，运行一段时间后在应力集中处开裂。

裂纹的现场检测方法

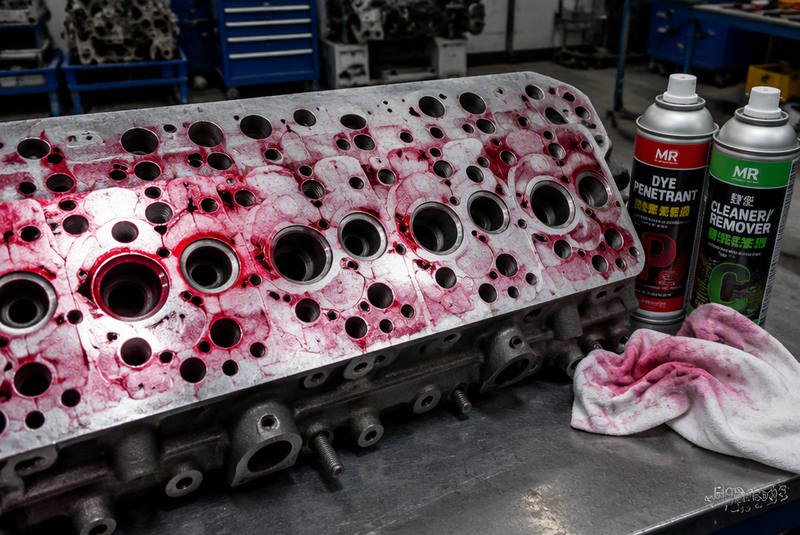

缸盖裂纹的检测需要从简单到复杂逐步进行。最基本的是目视检查，拆下气门室盖后用手电筒仔细照射气门座周围、喷油器孔和水套通道内壁，寻找肉眼可见的裂缝或水渍痕迹。康明斯NTC系列发动机缸盖如果使用时间超过8000小时，建议每次大修时都做一次外观检查。第二种方法是着色探伤，将清洗干净的缸盖底面喷涂红色渗透剂，静置十分钟后擦拭干净再喷涂白色显像剂，裂纹处会显现出清晰的红色线条。这种方法操作简便，适合现场使用。第三种是水压试验，将缸盖水套注满水加压到0.3至0.4MPa保持五分钟，观察是否有水珠从裂纹处渗出。对于肉眼难以判别的微小裂纹，着色探伤配合水压试验基本能覆盖绝大多数情况。

缸盖变形的测量与判别

除了裂纹，缸盖下平面的翘曲变形也是常见缺陷。长期高温运行后缸盖会发生翘曲，平面度超出允许值后密封失效，表现为冲缸垫或相邻缸窜气。测量方法是将缸盖下平面朝上放置，用刀口尺沿对角线和对边搁置，用塞尺测量刀口尺与缸盖平面之间的间隙。康明斯6BT5.9缸盖平面度极限为0.05毫米，超过这个值就需要磨削修复或更换。需要注意的是，磨削量有上限，一般累积磨削不能超过0.2毫米，否则压缩比变化过大且气门下沉量不足，会引发气门碰活塞的问题。如果已经接近磨削极限但变形仍然超标，只能更换缸盖。

更换选型的核心参数

确认缸盖需要更换后，选型环节要逐项核对参数。首先是发动机型号和功率版本，康明斯6BT5.9和6CTA8.3的缸盖不通用，沃尔沃TAD1241GE和TAD1641GE的缸盖也不能互换。购买前最好提供发动机铭牌上的型号编码和序列号，由供应商确认匹配。其次是气门座圈和气门导管是否已预装，部分缸盖总成出厂时已压装好座圈和导管，到手即可使用；而半成品缸盖需要自行压装，对维修厂的设备和工艺有较高要求。再者是喷油器铜套的安装方式，康明斯NT系列缸盖喷油器铜套为压装式，更换时需要专用工具压入并密封，如果新缸盖未预装铜套，需要单独采购。最后是缸盖螺栓的配套问题，部分缸盖不附带螺栓，需要单独购买。缸盖螺栓为一次性使用件，拆装后不能重复使用，否则预紧力达不到要求容易造成再次泄漏。

安装施工的关键步骤

缸盖安装是发动机大修中最重要的环节之一，稍有疏忽就会前功尽弃。安装前清洁缸体上平面和缸盖下平面，彻底清除旧密封胶和金属碎屑。将新缸垫放在缸体上，注意缸垫的正反面和前后方向标记，装反会导致油孔和水孔错位。缸盖吊装就位后，缸盖螺栓的拧紧必须严格按照厂家规定的顺序和力矩执行。康明斯6BT5.9的拧紧顺序是从中间向两端对称交替进行，分三次拧紧，最终力矩为180至190牛米。沃尔沃发动机则采用转角法，先拧紧到规定力矩后再旋转一定角度。螺栓螺纹和法兰面涂薄薄一层机油再安装，螺纹干涩会导致拧紧时摩擦系数偏大，实际预紧力不足。安装完成后必须重新调整气门间隙，康明斯6BT5.9进气门间隙为0.254毫米，排气门为0.508毫米，调气门时要保证发动机在压缩上止点位置逐缸调整。

日常使用中的延长寿命建议

缸盖的寿命很大程度上取决于日常使用习惯。坚持使用符合标准的冷却液并定期更换是第一要务，劣质冷却液不仅防腐蚀性能差，还会在高温下分解产生水垢堵塞缸盖水套。建议每两千小时或两年更换一次冷却液，同时检查节温器开启温度是否正常。启动发动机后不要立即高负荷运转，让机体温度缓慢上升减少热冲击。冬季停机后如果未加防冻液必须排空冷却水，这一点在北方施工的设备上尤其重要。定期检查气门间隙，发现间隙偏离标准值较多时及时排查原因，气门间隙异常变化往往是缸盖出现问题的早期信号。
