柴油发动机缸套磨损判别与更换选型维护要点

柴油发动机缸套是构成燃烧室的关键部件，缸套内壁与活塞、活塞环直接接触，承受高温燃气冲刷和活塞侧推力带来的剧烈摩擦。工程机械用柴油发动机普遍采用湿式缸套结构，这种设计便于维修更换，但对缸套的材质、加工精度和安装工艺提出了更高要求。缸套一旦出现异常磨损，会直接导致发动机功率下降、烧机油、排气冒蓝烟等连锁问题。本文从实际维修角度出发，系统梳理缸套的常见磨损形式、判别方法以及更换选型与日常维护中的关键环节。

缸套的主要磨损形式

缸套在工作中不同部位的磨损机理有明显差异。上止点附近第一道活塞环位置是磨损最严重的区域，这里燃气温度最高、压力最大，活塞环对缸壁的侧向力也集中在此。康明斯6BT5.9发动机缸套内径标准值为102.00mm，磨损极限一般不超过0.15mm，如果上止点位置测量值超过102.15mm，就应当考虑更换。第二种常见形式是拉缸，缸壁上出现纵向沟痕，多因润滑不良或异物进入气缸引起。比如空气滤清器破损后颗粒物吸入，或者冷却液内漏导致机油乳化失去润滑能力。拉缸发生后缸壁表面硬度层被破坏，后续磨损速度急剧加快。第三种是穴蚀，湿式缸套外壁与冷却液接触的部位，在活塞侧推力高频冲击下产生气泡溃灭效应，外壁出现蜂窝状孔洞。穴蚀在康明斯NTA855等大缸径发动机上比较常见，如果冷却液防蚀剂不足，穿透缸壁的时间可能缩短至几百小时。

缸套磨损后的故障征兆

缸套磨损加剧后发动机会表现出一系列可感知的症状。最直观的是机油消耗量增大，活塞环与缸壁间隙增大后刮油能力下降，窜入燃烧室的机油增多，排气出现明显蓝烟。其次是压缩压力不足导致启动困难，冷机状态下各缸压力差值超过15%时运转会出现明显抖动。康明斯B系列发动机正常气缸压缩压力在2800至3000kPa之间，低于2400kPa说明密封性已经严重下降。此外，曲轴箱窜气量增大也是缸套磨损的重要指标，日常巡检中如果发现机油加油口处有明显脉动气体冒出，或者呼吸器滤芯频繁被油气堵塞，都应当检查缸套状态。

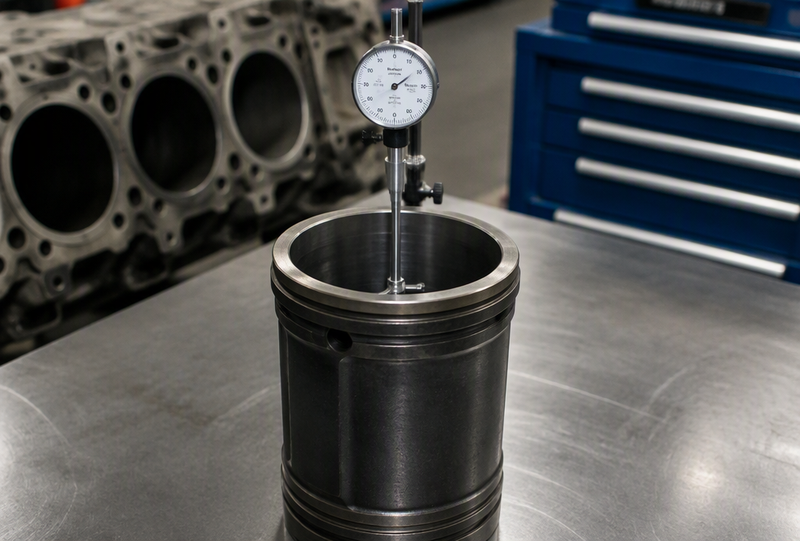

测量方法与磨损判别

精确判别缸套磨损程度需要用量缸表或内径千分尺进行测量。测量位置选在三个截面：活塞在上止点时第一道环对应的位置、行程中点位置、活塞在下止点时最后一道环对应的位置。每个截面测量平行和垂直于曲轴轴线两个方向，共六个数据。磨损量超过0.15mm或圆度、圆柱度偏差超过0.05mm时，缸套已不适合继续使用。测量前要清除缸壁上的积碳和油膜，否则数据偏大。对于拉缸痕迹，可以用手指甲沿缸壁纵向划过，有明显阻滞感说明沟痕深度已超过0.05mm，这种情况下即使内径测量值在范围内也需要更换。穴蚀检查需拆下水箱和缸体侧盖目视缸套外壁，蜂窝孔深度超过壁厚三分之一时必须更换。

缸套更换选型要点

更换缸套时选型核对工作量大。第一是发动机型号确认，康明斯6BT5.9、6CTA8.3和NTA855三款发动机的缸套在直径、高度和壁厚上差异很大，6BT5.9缸套外径约109mm，6CTA8.3约114mm，NTA855约140mm，混装根本无法安装。第二是缸套类型，湿式缸套有带封水圈和不带两种，封水圈槽的位置和数量各发动机不同，装错会导致冷却液内漏。第三是材质和热处理工艺，正规缸套内壁经过中频淬火处理，表面硬度在HRC45以上，副厂件如果省去淬火工序，缸壁硬度只有HRC25左右，使用几千小时就会出现明显台肩磨损。第四是封水圈配套，封水圈是橡胶材质，长期高温后老化失去弹性，更换缸套时必须同时更换新封水圈，不能重复使用。

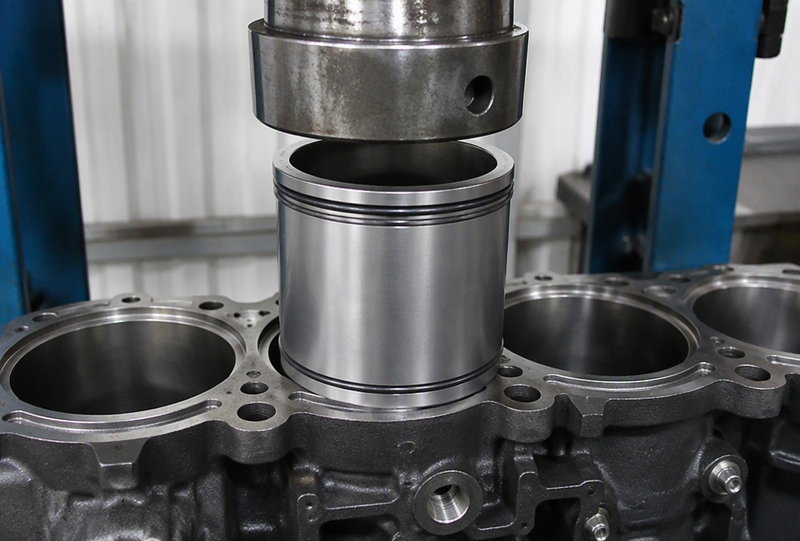

拆装操作的关键细节

缸套拆装需要遵循规范的工艺流程。拆卸时使用专用拉拔工具从缸体上部拉出，不能硬敲缸套底部，否则可能损伤缸体座孔。拆下后检查缸体座孔配合面，清除水垢和锈蚀，密封面如果有点蚀坑需要用金属修补剂填平。安装新缸套前在缸套外壁和封水圈槽涂少量肥皂水辅助滑入，不能用机油，因为机油可能腐蚀橡胶封水圈。缸套压入时注意方向，有标记的一侧朝向发动机前方。安装后用刀口尺检查缸套凸出缸体上平面的高度，康明斯B系列标准凸出量为0.04至0.06mm，相邻缸凸出量差值不超过0.03mm。凸出量过小缸盖压不紧封水圈会漏水，过大则缸盖螺栓扭矩到位后缸套被过度压紧产生变形。

延长缸套使用寿命的保养措施

日常保养对缸套寿命有直接影响。空气滤清器的维护是第一道防线，粉尘环境作业的挖掘机、装载机每50至100小时就要检查滤芯状态。冷却液管理对穴蚀防护同样关键，使用含亚硝酸盐和硼酸盐的防蚀冷却液，定期检测pH值保持在8.5至10.5之间。机油选择直接影响缸壁润滑，工程机械柴油发动机应使用粘度等级为15W-40或20W-50的CH-4及以上级别柴油机油，换油周期根据作业强度控制在250至500小时之间。避免发动机长时间低负荷怠速运转也很重要，怠速时缸壁温度低，燃烧产生的水蒸气凝结在缸壁上冲刷油膜，加速腐蚀磨损。

总的来说，柴油发动机缸套的磨损是一个从微观到宏观逐步累积的过程。从上止点位置的轻微台肩到全面性的内径超差，中间有一个可以通过保养和定期检测来干预的阶段。养成记录机油消耗趋势、定期测量气缸压力的习惯，能够在问题发展到拉缸或穴蚀穿透之前做出判断。工程机械工作强度大、作业环境复杂，缸套的状态直接影响发动机的动力输出和运行经济性，从这个角度做好维保工作，是设备管理中值得投入的重要环节。
